CV – Cu/PVC

DÂY CÁP ĐƠN, RUỘT ĐỒNG, CÁCH ĐIỆN PVC (CV)

DÂY CÁP ĐƠN, RUỘT ĐỒNG, CÁCH ĐIỆN PVC (CV)

alt

Tổng quan sản phẩm

  • Dây cáp đơn ruột đồng (Cấp 2), cách điện PVC sử dụng cho các thiết bị điện dân dụng.
  • Sản phẩm được lắp đặt trong điều kiện được bảo vệ, tránh tác động từ môi trường.
alt

Tiêu chuẩn áp dụng

  • AS/NZS 1125
  • AS/NZS 5000.1
alt

Nhận biết dây

  •  Cách điện: Xanh, đỏ, trắng, vàng, đen, xanh lục kết hợp vàng (Te) hoặc theo yêu cầu.

alt

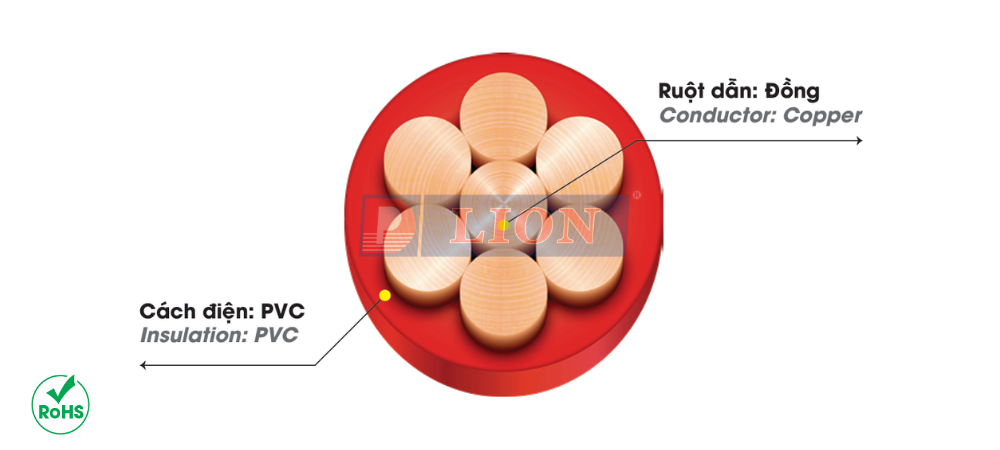

Cấu trúc cáp



alt

Đặc tính kỹ thuật

  • Nhiệt độ làm việc lâu dài cho phép của ruột dẫn là 60ºC (JIS C3307), 75ºC (AS/NZS 5000.1)

THÔNG SỐ KỸ THUẬT

Stt

Mặt cắt danh định

Kết cấu ruột dẫn (Conductor structure)

Độ dày cách điện danh định

Điện trở một chiều lớn nhất

của ruột dẫn ở 20°C

Đường kính tổng

gần đúng

(*)

Khối lượng tổng

gần đúng

(*)

Số sợi

Đường kính sợi (*)

Đường kính

 ruột dẫn (*)

No.

Nominal Area

Number of wire

Diameter of wire (*)

Diameter of conductor (*)

Nominal thickness  of insulation

Max.DC

resistance of

conductor at 20°C

Approx.

Overall

Diameter (*)

Approx. weight (*)



mm²



mm

mm

mm

Ω/km

mm

kg/km

1

1.0

7

0.42

1.26

0.8

18.1

2.9

18

2

1.5

7

0.52

1.56

0.8

12.1

3.2

24

3

2.5

7

0.67

2.01

0.8

7.41

3.6

34

4

4

7

0.85

2.55

1.0

4.61

4.6

56

5

6

7

1.04

3.12

1.0

3.08

5.1

76

 (*) Giá trị tham khảo: Để phục vụ cho thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

 Ngoài ra DAPHACO cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
