VCmd – Cu/PVC – 0.6/1kV

DÂY ĐÔI MỀM DẸP, RUỘT ĐỒNG, CÁCH ĐIỆN PVC (VCmd)

DÂY ĐÔI MỀM DẸP, RUỘT ĐỒNG, CÁCH ĐIỆN PVC (VCmd)

alt

Tổng quan sản phẩm

  • Dây điện mềm 2 ruột đồng (Cấp 5), cách điện PVC sử dụng cho các thiết bị điện dân dụng.
  • Sản phẩm được lắp đặt trong điều kiện được bảo vệ, tránh tác động từ môi trường.
alt

Tiêu chuẩn áp dụng

  • AS/NZS 1125 – AS/NZS 5000.1
  • CẤP ĐIỆN ÁP Uo/U: 0.6/1kV
alt

Nhận biết dây

  • VCmd – Cu/PVC
  • Màu đỏ, vàng, đen, trắng, xanh
alt

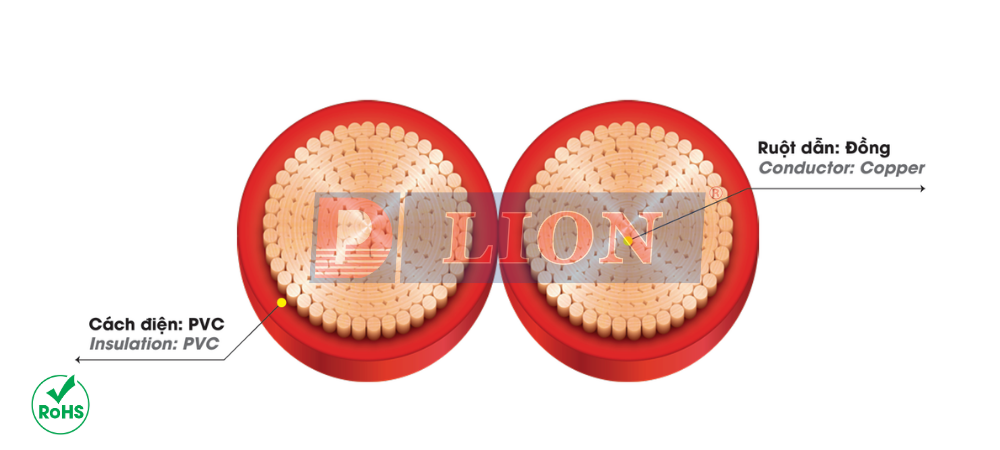

Cấu trúc cáp



alt

Đặc tính kỹ thuật

  • Cấp điện áp Uo/U: 0,6/1kV.
  • Nhiệt độ làm việc lâu dài cho phép của ruột dẫn là 75 °C.
  • Nhiệt độ lớn nhất cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160°C.

THÔNG SỐ KỸ THUẬT

Stt Mặt cắt danh định  Kết cấu ruột dẫn (Conductor structure) Độ dày cách điện danh định

Điện trở một chiều lớn nhất

của ruột dẫn ở 20°C

Đường kính tổng gần đúng

(*)

Khối lượng tổng gần đúng

(*)

Số sợi Đường kính sợi (*)

Đường kính

 ruột dẫn (*)

No. Nominal Area Number of wire Diameter of wire (*) Diameter of conductor (*) Nominal thickness  of insulation

Max.DC

resistance of conductor at 20°C

Approx.

Overall

Diameter (*)

Approx. weight (*)
  mm²   mm mm mm Ω/km  mm kg/km
1 0.5 16 0.2 0.92 0.8 39.0 2.6 x 5.2 23
2 0.75 24 0.2 1.13 0.8 26.0 2.8 x 5.6 29
3 1 32 0.2 1.31 0.8 19.5 3.0 x 6.0 35
4 1.5 30 0.25 1.58 0.8 13.3 3.2 x 6.4 45
5 2.5 50 0.25 2.03 0.8 7.98 3.8 x 7.6 68

(*) Giá trị tham khảo: Để thiết kế, phục vụ cho vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

(*) Reference value: For design, transportation, storage products. Not for evaluating the quality of products.
