- Cấp điện áp (Uo/U): 0,6/1kV.
- Điện áp thử: 3,5kV/ 5 phút.
- Nhiệt độ làm việc lâu dài cho phép của ruột dẫn là 70 °C .
- Nhiệt độ lớn nhất cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây :160 °C với tiết diện ≤ 300 mm² và 140 °C với tiết diện >300 mm².
- Cáp chịu cháy ở 950 °C trong 3 giờ.
- Cáp có đặc tính truyền lửa chậm, khó bắt cháy.
-
CÁP CHỐNG CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN FR-PVC
Tổng quan sản phẩm
- Cáp chống cháy ruột đồng (cấp 2), giáp băng mica chống cháy, cách điện PVC, vỏ bảo vệ FR-PVC.
- Cáp chống cháy được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn.., lắp đặt trong hệ thống cố định.
- Cáp CVV/FR sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm…
Tiêu chuẩn áp dụng
- TCVN 6612 / IEC 60228
- TCVN 5935 – 1 / IEC 60502 – 1
- IEC 60331 – 21; IEC 60332 – 1,3
- BS 6387; BS 4066 – 1,3
Nhận biết dây
- Cáp 1 lõi: Đen.
- Cáp hai lõi: Đỏ và đen.
- Cáp ba lõi: Đỏ, xanh, vàng.
- Cáp bốn lõi: Đỏ, xanh, vàng và đen.
- Vỏ bọc: Màu cam hoặc theo yêu cầu khách hàng.
Cấu trúc cáp
Đặc tính kỹ thuật
THÔNG SỐ KỸ THUẬT
|
Số lõi |
Mặt cắt danh định |
Kết cấu ruột dẫn (Conductor structure) |
Độ dày cách điện danh định |
Độ dày vỏ bảo vệ danh định |
Điện trở một chiều lớn nhất của ruột dẫn ở 20°C |
Đường kính tổng gần đúng (*) |
Khối lượng tổng gần đúng (*) |
||
|
Số sợi |
Đường kính sợi (*) |
Đường kính ruột dẫn (*) |
|||||||
|
No. of core |
Nominal Area |
Number of wire |
Diameter of wire (*) |
Diameter of conductor (*) |
Nominal thickness of insulation |
Nominal thickness of sheath |
Max.DC resistance of conductor at 20°C |
Approx. Overall Diameter (*) |
Approx. weight (*) |
|
|
mm² |
|
mm |
mm |
mm |
mm |
Ω/km |
mm |
kg/km |
|
1 |
1.5 |
7 |
0.52 |
1.56 |
0.8 |
1.4 |
12.1 |
6.8 |
68 |
|
2.5 |
7 |
0.67 |
2.01 |
0.8 |
1.4 |
7.41 |
7.3 |
84 |
|
|
4 |
7 |
0.85 |
2.55 |
1.0 |
1.4 |
4.61 |
8.2 |
112 |
|
|
6 |
7 |
1.04 |
3.12 |
1.0 |
1.4 |
3.08 |
8.8 |
138 |
|
|
10 |
7 |
cc |
3.8 |
1.0 |
1.4 |
1.83 |
9.5 |
180 |
|
|
16 |
7 |
cc |
4.7 |
1.0 |
1.4 |
1.15 |
10.5 |
248 |
|
|
25 |
7 |
cc |
5.9 |
1.2 |
1.4 |
0.727 |
12.0 |
353 |
|
|
35 |
7 |
cc |
6.9 |
1.2 |
1.4 |
0.524 |
13.1 |
457 |
|
|
50 |
19 |
cc |
8.1 |
1.4 |
1.4 |
0.387 |
14.7 |
598 |
|
|
70 |
19 |
cc |
9.8 |
1.4 |
1.4 |
0.268 |
16.6 |
816 |
|
|
95 |
19 |
cc |
11.4 |
1.6 |
1.5 |
0.193 |
18.8 |
1,103 |
|
|
120 |
19 |
cc |
13.0 |
1.6 |
1.5 |
0.153 |
20.6 |
1,366 |
|
|
150 |
37 |
cc |
14.3 |
1.8 |
1.6 |
0.124 |
22.5 |
1,659 |
|
|
185 |
37 |
cc |
16.0 |
2.0 |
1.7 |
0.0991 |
24.8 |
2,048 |
|
|
240 |
37 |
cc |
18.1 |
2.2 |
1.8 |
0.0754 |
27.5 |
2,649 |
|
|
300 |
61 |
cc |
20.7 |
2.4 |
1.9 |
0.0601 |
30.7 |
3,283 |
|
|
400 |
61 |
cc |
23.5 |
2.6 |
2.0 |
0.0470 |
34.1 |
4,255 |
|
|
2 |
1.5 |
7 |
0.52 |
1.56 |
0.8 |
1.8 |
12.1 |
11.6 |
189 |
|
2.5 |
7 |
0.67 |
2.01 |
0.8 |
1.8 |
7.41 |
12.6 |
233 |
|
|
4 |
7 |
0.85 |
2.55 |
1.0 |
1.8 |
4.61 |
14.4 |
315 |
|
|
6 |
7 |
1.04 |
3.12 |
1.0 |
1.8 |
3.08 |
15.6 |
388 |
|
|
10 |
7 |
cc |
3.8 |
1.0 |
1.8 |
1.83 |
17.4 |
432 |
|
|
16 |
7 |
cc |
4.7 |
1.0 |
1.8 |
1.15 |
19.4 |
584 |
|
|
25 |
7 |
cc |
5.9 |
1.2 |
1.8 |
0.727 |
22.8 |
856 |
|
|
35 |
7 |
cc |
6.9 |
1.2 |
1.8 |
0.524 |
25.0 |
1,085 |
|
|
50 |
19 |
cc |
8.1 |
1.4 |
1.8 |
0.387 |
28.2 |
1,412 |
|
|
70 |
19 |
cc |
9.8 |
1.4 |
1.9 |
0.268 |
32.0 |
1,912 |
|
|
95 |
19 |
cc |
11.4 |
1.6 |
2.0 |
0.193 |
36.6 |
2,586 |
|
|
120 |
19 |
cc |
13.0 |
1.6 |
2.1 |
0.153 |
40.4 |
3,200 |
|
|
150 |
37 |
cc |
14.3 |
1.8 |
2.2 |
0.124 |
44.0 |
3,857 |
|
|
185 |
37 |
cc |
16.0 |
2.0 |
2.4 |
0.0991 |
49.0 |
4,777 |
|
|
240 |
37 |
cc |
18.1 |
2.2 |
2.6 |
0.0754 |
54.5 |
6,158 |
|
|
3 |
1.5 |
7 |
0.52 |
1.56 |
0.8 |
1.8 |
12.1 |
12.2 |
217 |
|
2.5 |
7 |
0.67 |
2.01 |
0.8 |
1.8 |
7.41 |
13.3 |
272 |
|
|
4 |
7 |
0.85 |
2.55 |
1.0 |
1.8 |
4.61 |
15.3 |
375 |
|
|
6 |
7 |
1.04 |
3.12 |
1.0 |
1.8 |
3.08 |
16.6 |
468 |
|
|
10 |
7 |
cc |
3.8 |
1.0 |
1.8 |
1.83 |
18.9 |
581 |
|
|
16 |
7 |
cc |
4.7 |
1.0 |
1.8 |
1.15 |
21.0 |
797 |
|
|
25 |
7 |
cc |
5.9 |
1.2 |
1.8 |
0.727 |
24.3 |
1,132 |
|
|
35 |
7 |
cc |
6.9 |
1.2 |
1.8 |
0.524 |
26.6 |
1,466 |
|
|
50 |
19 |
cc |
8.1 |
1.4 |
1.8 |
0.387 |
30.3 |
1,933 |
|
|
70 |
19 |
cc |
9.8 |
1.4 |
2.0 |
0.268 |
34.4 |
2,637 |
|
|
95 |
19 |
cc |
11.4 |
1.6 |
2.1 |
0.193 |
39.3 |
3,575 |
|
|
120 |
19 |
cc |
13.0 |
1.6 |
2.2 |
0.153 |
43.4 |
4,440 |
|
|
150 |
37 |
cc |
14.3 |
1.8 |
2.3 |
0.124 |
47.7 |
5,377 |
|
|
185 |
37 |
cc |
16.0 |
2.0 |
2.5 |
0.0991 |
52.7 |
6,649 |
|
|
240 |
37 |
cc |
18.1 |
2.2 |
2.7 |
0.0754 |
58.5 |
8,587 |
|
|
|
1.5 |
7 |
0.52 |
1.56 |
0.8 |
1.8 |
12.1 |
13.3 |
258 |
|
4
|
2.5 |
7 |
0.67 |
2.01 |
0.8 |
1.8 |
7.41 |
14.5 |
326 |
|
4 |
7 |
0.85 |
2.55 |
1.0 |
1.8 |
4.61 |
16.7 |
452 |
|
|
4 |
6 |
7 |
1.04 |
3.12 |
1.0 |
1.8 |
3.08 |
18.1 |
566 |
|
10 |
7 |
cc |
3.8 |
1.0 |
1.8 |
1.83 |
20.6 |
727 |
|
|
16 |
7 |
cc |
4.7 |
1.0 |
1.8 |
1.15 |
23.0 |
1007 |
|
|
25 |
7 |
cc |
5.9 |
1.2 |
1.8 |
0.727 |
26.7 |
1,451 |
|
|
35 |
7 |
cc |
6.9 |
1.2 |
1.8 |
0.524 |
29.3 |
1,886 |
|
|
50 |
19 |
cc |
8.1 |
1.4 |
1.9 |
0.387 |
33.6 |
2,508 |
|
|
70 |
19 |
cc |
9.8 |
1.4 |
2.1 |
0.268 |
38.1 |
3,438 |
|
|
95 |
19 |
cc |
11.4 |
1.6 |
2.2 |
0.193 |
43.6 |
4,657 |
|
|
120 |
19 |
cc |
13.0 |
1.6 |
2.3 |
0.153 |
48.6 |
5,805 |
|
|
150 |
37 |
cc |
14.3 |
1.8 |
2.5 |
0.124 |
53.2 |
7,066 |
|
|
185 |
37 |
cc |
16.0 |
2.0 |
2.7 |
0.0991 |
58.7 |
8,725 |
|
|
240 |
37 |
cc |
18.1 |
2.2 |
2.9 |
0.0754 |
65.1 |
11,252 |

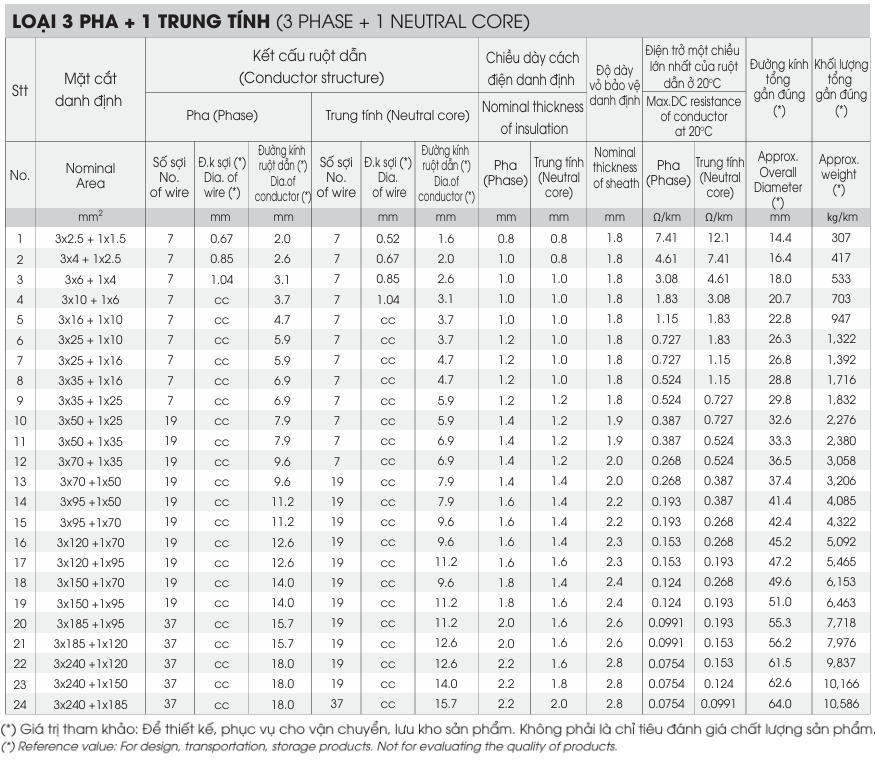

LOẠI 3 PHA + 1 TRUNG TÍNH (3 PHASE + 1 NEUTRAL CORE)
|
Stt |
Mặt cắt danh định |
Kết cấu ruột dẫn (Conductor structure) |
Độ dày cách điện danh định |
Độ dày vỏ bảo vệ danh định |
Điện trở một chiều lớn nhất của ruột dẫn ở 20°C |
Đường kính tổng gần đúng (*) |
Khối lượng tổng gần đúng (*) |
|||||||
|
Pha (Phase) |
Trung tính (Neutral core) |
Nominal thickness of insulation |
Max.DC resistance of conductor at 20°C |
|||||||||||
|
No. |
Nominal Area |
Số sợi No. of wire |
Đ.k sợi (*) Dia. of wire (*) |
Đường kính ruột dẫn (*) Dia.of conductor (*) |
Số sợi No. of wire |
Đ.k sợi (*) Dia. of wire |
Đường kính ruột dẫn (*) Dia.of conductor (*) |
Pha (Phase) |
Trung tính (Neutral core) |
Nominal thickness of sheath |
Pha (Phase) |
Trung tính (Neutral core) |
Approx. Overall Diameter (*) |
Approx. weight (*) |
|
|
mm² |
|
mm |
mm |
|
mm |
mm |
mm |
mm |
mm |
Ω/km |
Ω/km |
mm |
kg/km |
|
1 |
3×2.5 + 1×1.5 |
7 |
0.67 |
2.01 |
7 |
0.52 |
1.56 |
0.8 |
0.8 |
1.8 |
7.41 |
12.1 |
14.4 |
317 |
|
2 |
3×4 + 1×2.5 |
7 |
0.85 |
2.55 |
7 |
0.67 |
2.01 |
1.0 |
0.8 |
1.8 |
4.61 |
7.41 |
16.3 |
426 |
|
3 |
3×6 + 1×4 |
7 |
1.04 |
3.12 |
7 |
0.85 |
2.55 |
1.0 |
1.0 |
1.8 |
3.08 |
4.61 |
18.0 |
550 |
|
4 |
3×10 + 1×6 |
7 |
cc |
3.8 |
7 |
1.04 |
3.12 |
1.0 |
1.0 |
1.8 |
1.83 |
3.08 |
20.4 |
703 |
|
5 |
3×16 + 1×10 |
7 |
cc |
4.7 |
7 |
cc |
3.8 |
1.0 |
1.0 |
1.8 |
1.15 |
1.83 |
22.6 |
949 |
|
6 |
3×25 + 1×10 |
7 |
cc |
5.9 |
7 |
cc |
3.8 |
1.2 |
1.0 |
1.8 |
0.727 |
1.83 |
25.4 |
1,289 |
|
7 |
3×25 + 1×16 |
7 |
cc |
5.9 |
7 |
cc |
4.7 |
1.2 |
1.0 |
1.8 |
0.727 |
1.15 |
26.0 |
1,358 |
|
8 |
3×35 + 1×16 |
7 |
cc |
6.9 |
7 |
cc |
4.7 |
1.2 |
1.0 |
1.8 |
0.524 |
1.15 |
28.0 |
1,692 |
|
9 |
3×35 + 1×25 |
7 |
cc |
6.9 |
7 |
cc |
5.9 |
1.2 |
1.2 |
1.8 |
0.524 |
0.727 |
28.9 |
1,806 |
|
10 |
3×50 + 1×25 |
19 |
cc |
8.1 |
7 |
cc |
5.9 |
1.4 |
1.2 |
1.9 |
0.387 |
0.727 |
32.1 |
2,262 |
|
11 |
3×50 + 1×35 |
19 |
cc |
8.1 |
7 |
cc |
6.9 |
1.4 |
1.2 |
1.9 |
0.387 |
0.524 |
32.7 |
2,374 |
|
12 |
3×70 + 1×35 |
19 |
cc |
9.8 |
7 |
cc |
6.9 |
1.4 |
1.2 |
2.0 |
0.268 |
0.524 |
36.0 |
3,050 |
|
13 |
3×70 +1×50 |
19 |
cc |
9.8 |
19 |
cc |
8.1 |
1.4 |
1.4 |
2.0 |
0.268 |
0.387 |
37.0 |
3,216 |
|
14 |
3×95 +1×50 |
19 |
cc |
11.4 |
19 |
cc |
8.1 |
1.6 |
1.4 |
2.2 |
0.193 |
0.387 |
41.4 |
4,152 |
|
15 |
3×95 +1×70 |
19 |
cc |
11.4 |
19 |
cc |
9.8 |
1.6 |
1.4 |
2.2 |
0.193 |
0.268 |
42.4 |
4,378 |
|
16 |
3×120 +1×70 |
19 |
cc |
13.0 |
19 |
cc |
9.8 |
1.6 |
1.4 |
2.3 |
0.153 |
0.268 |
46.3 |
5,255 |
|
17 |
3×120 +1×95 |
19 |
cc |
13.0 |
19 |
cc |
11.4 |
1.6 |
1.6 |
2.3 |
0.153 |
0.193 |
47.6 |
5,551 |
|
18 |
3×150 +1×70 |
37 |
cc |
14.3 |
19 |
cc |
9.8 |
1.8 |
1.4 |
2.4 |
0.124 |
0.268 |
49.6 |
6,162 |
|
19 |
3×150 +1×95 |
37 |
cc |
14.3 |
19 |
cc |
11.4 |
1.8 |
1.6 |
2.4 |
0.124 |
0.193 |
51.0 |
6,473 |
|
20 |
3×185 +1×95 |
37 |
cc |
16.0 |
19 |
cc |
11.4 |
2.0 |
1.6 |
2.6 |
0.0991 |
0.193 |
55.2 |
7,740 |
|
21 |
3×185 +1×120 |
37 |
cc |
16.0 |
19 |
cc |
13.0 |
2.0 |
1.6 |
2.6 |
0.0991 |
0.153 |
56.3 |
8,028 |
|
22 |
3×240 +1×120 |
37 |
cc |
18.1 |
19 |
cc |
13.0 |
2.2 |
1.6 |
2.8 |
0.0754 |
0.153 |
61.2 |
9,922 |
|
23 |
3×240 +1×150 |
37 |
cc |
18.1 |
37 |
cc |
14.3 |
2.2 |
1.8 |
2.8 |
0.0754 |
0.124 |
62.3 |
10,237 |
|
24 |
3×240 +1×185 |
37 |
cc |
18.1 |
37 |
cc |
16.0 |
2.2 |
2.0 |
2.8 |
0.0754 |
0.0991 |
63.5 |
10,640 |
(*) Tham khảo giá trị: Để phục vụ cho thiết kế, vận chuyển, lưu trữ sản phẩm. Không phải là tiêu chuẩn đánh giá chất lượng sản phẩm.
Ngoài ra, DAPHACO cũng có thể sản xuất các loại cáp khác có cấu trúc và tiêu chuẩn theo yêu cầu của khách hàng.
sản phẩm liên quan
CV/FRt – 0.6/1kV
CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN FR - PVC (CV/FRt)
CVV/FRt – 0,6/1kV
CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN PVC, VỎ BỌC FR - PVC
CXV/FRt – 0,6/1kV
CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, VỎ BẢO VỆ FR-PVC
CVV/DATA, DSTA/FRt – 0,6/1kV
CÁP CHẬM CHÁY, RUỘT ĐỒNG, GIÁP BĂNG KIM LOẠI, CÁCH ĐIỆN PVC, VỎ BẢO VỆ FR-PVC
CXV/DATA, DSTA/FRt – 0,6/1kV
CÁP CHẬM CHÁY, RUỘT ĐỒNG, GIÁP BĂNG KIM LOẠI, CÁCH ĐIỆN XLPE, VỎ BẢO VỆ FR-PVC
