C – DÂY ĐỒNG TRẦN XOẮN

DÂY ĐỒNG TRẦN XOẮN

DÂY ĐỒNG TRẦN XOẮN

alt

Tổng quan sản phẩm

  • Dây đồng trần xoắn – C sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất.
alt

Tiêu chuẩn áp dụng

  • TCVN 5064 – 1994;
  • TCVN 5064 : 1994/SĐ 1 : 1995
alt

Cấu trúc cáp

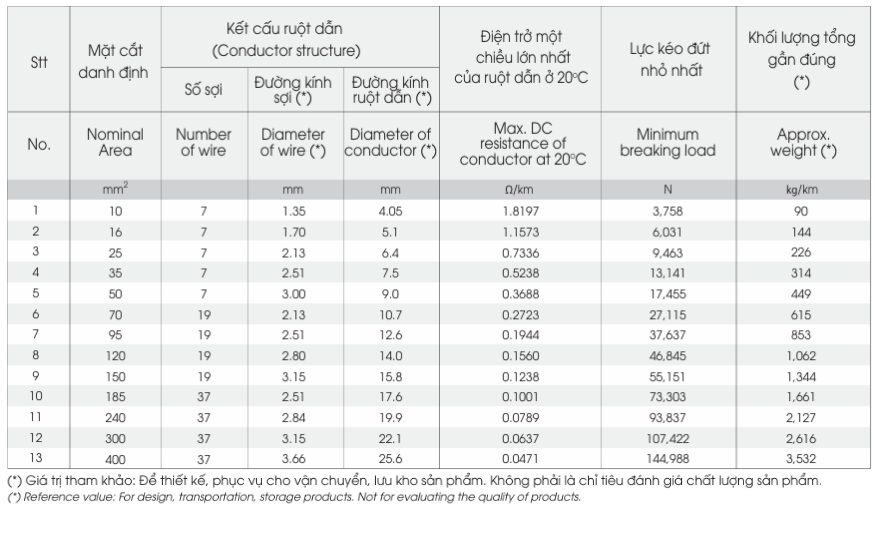

THÔNG SỐ KỸ THUẬT

Stt

Mặt cắt danh định

Kết cấu ruột dẫn (Conductor structure)

Điện trở một chiều lớn nhất của ruột dẫn ở 20°C

Lực kéo đứt  nhỏ nhất

Khối lượng tổng gần đúng

(*)

Số sợi

Đường kính sợi (*)

Đường kính

 ruột dẫn (*)

No.

Nominal Area

Number of wire

Diameter of wire (*)

Diameter of conductor (*)

Max.DC resistance of conductor at 20°C

Minimum breaking load

Approx. weight (*)



mm²



mm

mm

Ω/km

N

kg/km

1

10

7

1.35

4.05

1.8197

3,758

90

2

16

7

1.70

5.1

1.1573

6,031

144

3

25

7

2.13

6.4

0.7336

9,463

226

4

35

7

2.51

7.5

0.5238

13,141

314

5

50

7

3.00

9.0

0.3688

17,455

449

6

70

19

2.13

10.7

0.2723

27,115

615

7

95

19

2.51

12.6

0.1944

37,637

853

8

120

19

2.80

14.0

0.1560

46,845

1,062

9

150

19

3.15

15.8

0.1238

55,151

1,344

10

185

37

2.51

17.6

0.1001

73,303

1,661

11

240

37

2.84

19.9

0.0789

93,837

2,127

12

300

37

3.15

22.1

0.0637

107,422

2,616

13

400

37

3.66

25.6

0.0471

144,988

3,532
