AXV/DSTA
POWER CABLE, ALUMINIUM CONDUCTOR, METALLIC TAPE ARMOURED, XLPE INSULATED, PVC SHEATHED (AXV/DSTA)
STANDARD
– TCVN 5935 – 1 (IEC 60502 – 1)
RATED VOLTAGE Uo/U: 0.6/1kV
IDENTIFICATION
– AXV/DATA or DSTA
– Black or colour as order

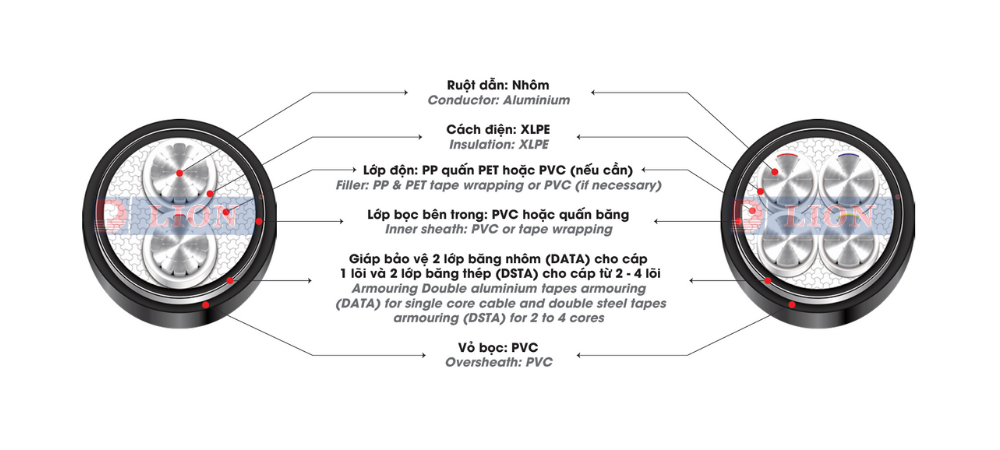

CONSTRUCTION
– Conductor: Aluminium wire class 2 comply to IEC 60228
– Number of conductor: 1, 2, 3 or 4
– Insulation: XLPE
– Filler: PP binder tape PET or PVC; Inner sheath: PVC
– Metallic armour: Double of aluminium tape/ steel tape
– Sheath: PVC/ST2
TECHNICAL CHARACTERISTICS
– Maximum conductor temperature in normal operation 90oC
– Max. conductor temperature in short-circuit for 5s is 250oC
– Min. bend radius: 12xD (D: Overall diameter of cable)
APPLICATION
– Transmission and distribution of underground power for fixed
wiring
THÔNG SỐ KỸ THUẬT
|
Số lõi |
Mặt cắt danh định |
Kết cấu ruột dẫn (Conductor structure) |
Độ dày cách điện danh định |
Độ dày băng kim loại danh định |
Độ dày vỏ bảo vệ danh định |
Điện trở một chiều lớn nhất của ruột dẫn ở 20°C |
Đường kính tổng gần đúng (*) |
Khối lượng tổng gần đúng (*) |
||
|
Số sợi |
Đường kính sợi (*) |
Đường kính ruột dẫn (*) |
||||||||
|
No. of core |
Nominal Area |
Number of wire |
Diameter of wire (*) |
Diameter of conductor (*) |
Nominal thickness of insulation |
Nominal thickness of metal tape |
Nominal thickness of sheath |
Max.DC resistance of conductor at 20°C |
Approx. Overall Diameter (*) |
Approx. weight (*) |
|
|
mm² |
|
mm |
mm |
mm |
mm |
mm |
Ω/km |
mm |
kg/km |
|
1
|
10 |
7 |
cc |
3.8 |
0.7 |
0.5 |
1.4 |
3.08 |
12.0 |
188 |
|
16 |
7 |
cc |
4.7 |
0.7 |
0.5 |
1.4 |
1.91 |
13.0 |
224 |
|
|
25 |
7 |
cc |
5.9 |
0.9 |
0.5 |
1.4 |
1.20 |
14.5 |
283 |
|
|
35 |
7 |
cc |
6.9 |
0.9 |
0.5 |
1.4 |
0.868 |
15.6 |
333 |
|
|
50 |
19 |
cc |
8.1 |
1.0 |
0.5 |
1.4 |
0.641 |
17.4 |
422 |
|
|
70 |
19 |
cc |
9.8 |
1.1 |
0.5 |
1.5 |
0.443 |
19.7 |
537 |
|
|
95 |
19 |
cc |
11.4 |
1.1 |
0.5 |
1.6 |
0.320 |
21.6 |
663 |
|
|
120 |
19 |
cc |
13.0 |
1.2 |
0.5 |
1.6 |
0.253 |
23.7 |
793 |
|
|
150 |
37 |
cc |
14.3 |
1.4 |
0.5 |
1.7 |
0.206 |
25.9 |
951 |
|
|
185 |
37 |
cc |
16.0 |
1.6 |
0.5 |
1.7 |
0.164 |
28.0 |
1,123 |
|
|
240 |
37 |
cc |
18.1 |
1.7 |
0.5 |
1.8 |
0.125 |
30.8 |
1,390 |
|
|
300 |
61 |
cc |
20.7 |
1.8 |
0.5 |
1.9 |
0.100 |
33.8 |
1,661 |
|
|
400 |
61 |
cc |
23.5 |
2.0 |
0.5 |
2.0 |
0.0778 |
37.8 |
2,109 |
|
|
2
|
10 |
7 |
cc |
3.8 |
0.7 |
0.2 |
1.8 |
3.08 |
17.7 |
420 |
|
16 |
7 |
cc |
4.7 |
0.7 |
0.2 |
1.8 |
1.91 |
19.8 |
517 |
|
|
25 |
7 |
cc |
5.9 |
0.9 |
0.2 |
1.8 |
1.20 |
23.2 |
694 |
|
|
35 |
7 |
cc |
6.9 |
0.9 |
0.2 |
1.8 |
0.868 |
25.6 |
833 |
|
|
50 |
19 |
cc |
8.1 |
1.0 |
0.2 |
1.8 |
0.641 |
28.4 |
1,016 |
|
|
70 |
19 |
cc |
9.8 |
1.1 |
0.2 |
1.9 |
0.443 |
32.6 |
1,307 |
|
|
95 |
19 |
cc |
11.4 |
1.1 |
0.2 |
2.0 |
0.320 |
36.8 |
1,663 |
|
|
120 |
19 |
cc |
13.0 |
1.2 |
0.5 |
2.1 |
0.253 |
42.0 |
2,393 |
|
|
150 |
37 |
cc |
14.3 |
1.4 |
0.5 |
2.3 |
0.206 |
46.3 |
2,849 |
|
|
185 |
37 |
cc |
16.0 |
1.6 |
0.5 |
2.4 |
0.164 |
51.2 |
3,435 |
|
|
240 |
37 |
cc |
18.1 |
1.7 |
0.5 |
2.6 |
0.125 |
56.8 |
4,180 |
|
|
3
|
10 |
7 |
cc |
3.8 |
0.7 |
0.2 |
1.8 |
3.08 |
18.6 |
472 |
|
16 |
7 |
cc |
4.7 |
0.7 |
0.2 |
1.8 |
1.91 |
20.8 |
589 |
|
|
25 |
7 |
cc |
5.9 |
0.9 |
0.2 |
1.8 |
1.20 |
24.6 |
812 |
|
|
35 |
7 |
cc |
6.9 |
0.9 |
0.2 |
1.8 |
0.868 |
27.0 |
979 |
|
|
50 |
19 |
cc |
8.1 |
1.0 |
0.2 |
1.8 |
0.641 |
30.2 |
1,225 |
|
|
70 |
19 |
cc |
9.8 |
1.1 |
0.2 |
1.9 |
0.443 |
34.9 |
1,602 |
|
|
95 |
19 |
cc |
11.4 |
1.1 |
0.2 |
2.1 |
0.320 |
39.2 |
2,031 |
|
|
120 |
19 |
cc |
13.0 |
1.2 |
0.5 |
2.2 |
0.253 |
44.7 |
2,857 |
|
|
150 |
37 |
cc |
14.3 |
1.4 |
0.5 |
2.4 |
0.206 |
49.7 |
3,484 |
|
|
185 |
37 |
cc |
16.0 |
1.6 |
0.5 |
2.5 |
0.164 |
54.9 |
4,189 |
|
|
240 |
37 |
cc |
18.1 |
1.7 |
0.5 |
2.7 |
0.125 |
60.9 |
5,161 |
|
|
4
|
10 |
7 |
cc |
3.8 |
0.7 |
0.2 |
1.8 |
3.08 |
20.0 |
546 |
|
16 |
7 |
cc |
4.7 |
0.7 |
0.2 |
1.8 |
1.91 |
22.8 |
712 |
|
|
25 |
7 |
cc |
5.9 |
0.9 |
0.2 |
1.8 |
1.20 |
26.6 |
960 |
|
|
35 |
7 |
cc |
6.9 |
0.9 |
0.2 |
1.8 |
0.868 |
29.3 |
1,166 |
|
|
50 |
19 |
cc |
8.1 |
1.0 |
0.2 |
1.9 |
0.641 |
33.1 |
1,489 |
|
|
70 |
19 |
cc |
9.8 |
1.1 |
0.2 |
2.0 |
0.443 |
38.5 |
1,969 |
|
|
95 |
19 |
cc |
11.4 |
1.1 |
0.5 |
2.2 |
0.320 |
44.6 |
2,947 |
|
|
120 |
19 |
cc |
13.0 |
1.2 |
0.5 |
2.4 |
0.253 |
49.8 |
3,559 |
|
|
150 |
37 |
cc |
14.3 |
1.4 |
0.5 |
2.5 |
0.206 |
54.9 |
4,265 |
|
|
185 |
37 |
cc |
16.0 |
1.6 |
0.5 |
2.7 |
0.164 |
60.7 |
5,189 |
|
|
240 |
37 |
cc |
`18.1 |
1.7 |
0.5 |
2.9 |
0.125 |
67.0 |
6,335 |
|
LOẠI 3 PHA + 1 TRUNG TÍNH (3 PHASE + 1 NEUTRAL CORE)
|
Stt |
Mặt cắt danh định |
Kết cấu ruột dẫn (Conductor structure) |
Độ dày cách điện danh định |
Độ dày băng kim loại danh định |
Độ dày vỏ bảo vệ danh định |
Điện trở một chiều lớn nhất của ruột dẫn ở 20°C |
Đường kính tổng gần đúng (*) |
Khối lượng tổng gần đúng (*) |
|||||||
|
Pha (Phase) |
Trung tính (Neutral core) |
Nominal thickness of insulation |
Max.DC resistance of conductor at 20°C |
||||||||||||
|
No. |
Nominal Area |
Số sợi No. of wire |
Đ.k sợi (*) Dia.of wire (*) |
Đường kính ruột dẫn (*) Dia.of conductor (*) |
Số sợi No. of wire |
Đ.k sợi (*) Dia.of wire (*) |
Đường kính ruột dẫn (*) Dia.of conductor (*) |
Pha (Phase) |
Trung tính (Neutral core) |
Nominal thickness of metal tape |
Nominal thickness of sheath |
Pha (Phase) |
Trung tính (Neutral core) |
Approx. Overall Diameter (*) |
Approx weight (*) |
|
|
mm² |
|
mm |
mm |
|
mm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
Ω/km |
mm |
kg/km |
|
1 |
3×16 + 1×10 |
7 |
cc |
4.7 |
7 |
cc |
3.8 |
0.7 |
0.7 |
0.2 |
1.8 |
1.91 |
3.08 |
21.8 |
653 |
|
2 |
3×25 + 1×10 |
7 |
cc |
5.9 |
7 |
cc |
3.8 |
0.9 |
0.7 |
0.2 |
1.8 |
1.20 |
3.08 |
25.1 |
864 |
|
3 |
3×25 + 1×16 |
7 |
cc |
5.9 |
7 |
cc |
4.7 |
0.9 |
0.7 |
0.2 |
1.8 |
1.20 |
1.91 |
25.7 |
897 |
|
4 |
3×35 + 1×16 |
7 |
cc |
6.9 |
7 |
cc |
4.7 |
0.9 |
0.7 |
0.2 |
1.8 |
0.868 |
1.91 |
27.7 |
1,063 |
|
5 |
3×35 + 1×25 |
7 |
cc |
6.9 |
7 |
cc |
5.9 |
0.9 |
0.9 |
0.2 |
1.8 |
0.868 |
1.20 |
28.6 |
1,118 |
|
6 |
3×50 + 1×25 |
19 |
cc |
8.1 |
7 |
cc |
5.9 |
1.0 |
0.9 |
0.2 |
1.8 |
0.641 |
1.20 |
31.4 |
1,317 |
|
7 |
3×50 + 1×35 |
19 |
cc |
8.1 |
7 |
cc |
6.9 |
1.0 |
0.9 |
0.2 |
1.9 |
0.641 |
0.868 |
32.2 |
1,421 |
|
8 |
3×70 + 1×35 |
19 |
cc |
9.8 |
7 |
cc |
6.9 |
1.1 |
0.9 |
0.2 |
2.0 |
0.443 |
0.868 |
36.5 |
1,779 |
|
9 |
3×70 +1×50 |
19 |
cc |
9.8 |
19 |
cc |
8.1 |
1.1 |
1.0 |
0.2 |
2.0 |
0.443 |
0.641 |
37.3 |
1,866 |
|
10 |
3×95 +1×50 |
19 |
cc |
11.4 |
19 |
cc |
8.1 |
1.1 |
1.0 |
0.5 |
2.1 |
0.320 |
0.641 |
42.2 |
2,669 |
|
11 |
3×95 +1×70 |
19 |
cc |
11.4 |
19 |
cc |
9.8 |
1.1 |
1.1 |
0.5 |
2.2 |
0.320 |
0.443 |
43.6 |
2,824 |
|
12 |
3×120 +1×70 |
19 |
cc |
13.0 |
19 |
cc |
9.8 |
1.2 |
1.1 |
0.5 |
2.3 |
0.253 |
0.443 |
47.2 |
3,229 |
|
13 |
3×120 +1×95 |
19 |
cc |
13.0 |
19 |
cc |
11.4 |
1.2 |
1.1 |
0.5 |
2.3 |
0.253 |
0.32 |
48.6 |
3,413 |
|
14 |
3×150 +1×70 |
37 |
cc |
14.3 |
19 |
cc |
9.8 |
1.4 |
1.1 |
0.5 |
2.4 |
0.206 |
0.443 |
51.1 |
3,782 |
|
15 |
3×150 +1×95 |
37 |
cc |
14.3 |
19 |
cc |
11.4 |
1.4 |
1.1 |
0.5 |
2.4 |
0.206 |
0.32 |
52.1 |
3,932 |
|
16 |
3×185 +1×95 |
37 |
cc |
16.0 |
19 |
cc |
11.4 |
1.6 |
1.1 |
0.5 |
2.6 |
0.164 |
0.32 |
56.8 |
4,575 |
|
17 |
3×185 +1×120 |
37 |
cc |
16.0 |
19 |
cc |
13.0 |
1.6 |
1.2 |
0.5 |
2.6 |
0.164 |
0.253 |
57.8 |
4,711 |
|
18 |
3×240 +1×120 |
37 |
cc |
18.1 |
19 |
cc |
13.0 |
1.7 |
1.2 |
0.5 |
2.8 |
0.125 |
0.253 |
62.9 |
5,643 |
|
19 |
3×240 +1×150 |
37 |
cc |
18.1 |
37 |
cc |
14.3 |
1.7 |
1.4 |
0.5 |
2.8 |
0.125 |
0.206 |
64.0 |
5,817 |
|
20 |
3×240 +1×185 |
37 |
cc |
18.1 |
37 |
cc |
16.0 |
1.7 |
1.6 |
0.5 |
2.8 |
0.125 |
0.164 |
65.3 |
6,022 |
CC – Ruột dẫn tròn xoắn ép chặt.
(*) Giá trị tham khảo: Để thiết kế, phục vụ cho vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm. Ngoài ra chúng tôi cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
CC – Circular Compacted Stranded Conductor.
(*) Reference value: For design, transportation, storage products. Not for evaluating the quality of products.
We commit to providing customized cable solution to suit any customer standards and requirements.
